H..V,B..V型齒輪箱冷卻盤管立式安裝

詳細介紹：

發布時間：2006/5/23 15:19:31

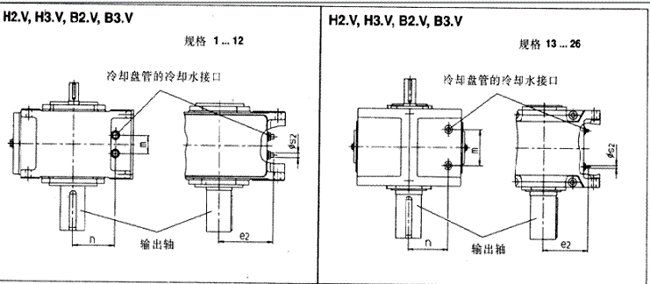

齒輪箱冷卻盤管立式安裝（類型H..V,B..V）

規格	類型H2.V/B3.V					類型H3.V					類型B2.V
規格	m mm	n mm	e₂ mm	s₂	¹⁾	m mm	n mm	e₂ mm	s₂	¹⁾	m mm	n mm	e₂ mm	s₂	¹⁾
1	-	-	-	-	-	-	-	-	-	-	64	90	125	G1/4	4
2	-	-	-	-	-	-	-	-	-	-	78	105	130	G1/4	4
3	34	120	130	G1/2	4	-	-	-	-	-	58	123	140	G1/2	4
4	34	140	155	G1/2	4	-	-	-	-	-	74	146	160	G1/2	4
5	68	166	170	G1/2	4	70	170	175	G1/2	4	130	168	175	G1/2	8
6	70	162	215	G1/2	4	70	161	220	G1/2	4	120	162	220	G1/2	4
7	100	197	210	G1/2	4	80	197	210	G1/2	4	140	200	210	G1/2	8
8	100	197	270	G1/2	4	80	197	270	G1/2	4	140	200	270	G1/2	4
9	140	210	245	G1/2	8	150	213	245	G1/2	4	232	210	245	G1/2	8
10	100	225	295	G1/2	8	90	225	295	G1/2	4	150	230	295	G1/2	8
11	110	285	275	G1/2	8	200	265	275	G1/2	8	312	265	275	G1/2	8
12	200	271	360	G1/2	8	200	265	360	G1/2	8	300	265	360	G1/2	8
13	252	300	335	G1/2	8	252	300	335	G1/2	8	324	300	335	G1/2	8
14	252	300	405	G1/2	8	252	300	405	G1/2	8	324	300	405	G1/2	8
15	290	335	395	G1/2	8	290	340	395	G1/2	8	396	345	390	G1/2	8
16	290	335	440	G1/2	8	290	340	440	G1/2	8	396	345	435	G1/2	8
17	340	380	425	G1/2	8	300	380	425	G1/2	8	324	395	425	G1/2	8
18	340	380	485	G1/2	8	300	380	485	G1/2	8	324	395	485	G1/2	8
19-26	根據用戶要求供貨					根據用戶要求供貨

類型

規格

浸油潤滑

法蘭泵強制潤滑

電動泵強制潤滑

適用布置形式

H2.V

3-4

5-12

13-18

－

H3.V

5-12

13-18

－

根據用戶要求供貨

B2.V

1-4

5-12

13-18

－

B3.V

3-4

5-12

13-18

－

×=可供貨

1）冷卻水需要量（1/min）

冷卻盤管適用于淡水、海水和半咸水
